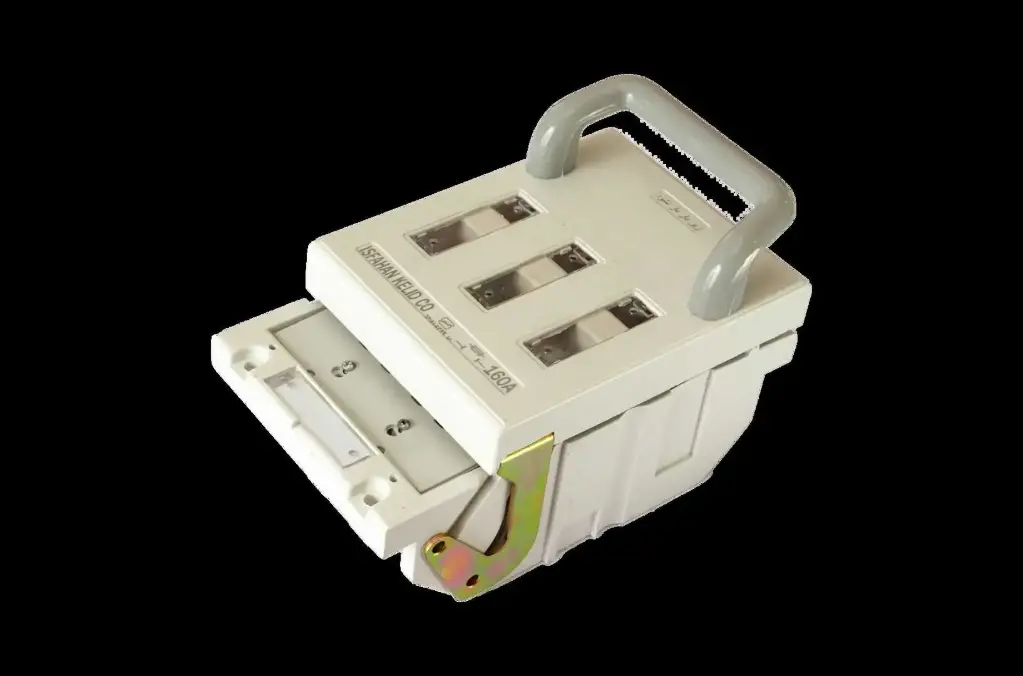

کلید فیوز (IKD) 160A
کلید فیوز (IKD , IKDB)
کلید فیوزهای تولیدی شرکت اصفهان کلید به منظور استفاده درکلیه شرایط آب و هوایی طراحی و مطابق با استانداردهای بین المللی VDE 0660 و IEC 60947 ساخته شده اند. این کلیدها در جریانهای نامی 160 و 250 و 400 و 630 آمپر تولید میشوند.
مشخصات عمومی :
پلاتینهای ورودی و خروجی از نوع مس الکترولیتی با پوشش نقره جهت افزایش ضریب هدایت الکتریکی مس میباشند.
بکارگیری قطعات فلزی با پوشش گالوانیزه که باعث افزایش مقاومت قطعات در برابرخوردگی شده و از اکسیده شدن آنها جلوگیری میکند.
این کلیدها درحالت کلی غیرقابل قطع زیر بار می باشند اما باتوجه به وجود جرقه گیرهای با کیفیت بالا احتمال قطع یا وصل احتمالی بصورت زیر بار البته با لحاظ نمودن کلیه شرایط ایمنی وجود خواهد داشت.
بدنه کلید از دو نوع مواد عایقی باکالیت ( Bakelite) و پلیمر الیافدار ( BMC Bulk Molding Compound) تولید میشود. از جمله خواص مهم مواد عایقی پلیمر الیافدار مقاومت بالا دربرابر شعله ، قابلیت خاصیت خود خاموش شوندگی ، عدم تغییر شکل درمقابل حرارت بالا ، مقاومت بالا دربرابر اصطکاک ، ضربه و جریان خزشی خواهد بود.
تنها تفاوت بین کلید فیوز مدل ( IKDB) و کلید فیوز مدل (IKD) درمواد عایقی بدنه کلید می باشد. درمدل IKD مواد پلیمر الیافدار بدنه کلید را تشکیل می دهند درصورتی که مواد عایقی باکالیت ، تشکیل دهنده بدنه کلید فیوز مدل IKDB می باشد.
مشخصات فنی:
|
630 |
400 |
250 |
160 |
Range |
Test Type |
|
660 |
660 |
660 |
660 |
V |
(Rated Operation Voltage ( Ue |
|
630 |
400 |
250 |
160 |
A |
(Rated Operation Current ( Ie |
|
50/60 |
50/60 |
50/60 |
50/60 |
HZ |
Rated Frequency |
|
800 |
800 |
800 |
800 |
V |
(Rated Insulation Voltage ( Ui |
|
50 |
50 |
50 |
50 |
KAeff |
Rated Conditional Short - circuit Current |
|
AC-22B |
AC-22B |
AC-22B |
AC-22B |
-- |
Utilization Category |
|
6 |
6 |
6 |
|
KV |
Rated Impulse with Stand Voltage |
|
3 |
2 |
1 |
00 |
-- |
Size of fuse to IEC60269 |
|
48 |
34 |
23 |
12 |
W |
Max-Permission Power Loss Fuse link |
|
20 |
20 |
20 |
20 |
-- |
Protection level |
|
1890 |
1200 |
750 |
480 |
A |
Making Breaking Capacity |
|
5.6 |
5.3 |
3.6 |
1.7 |
Kg |
(Weight ( IKDB |
|
7.000 |
6.550 |
4.600 |
2.200 |
Kg |
(Weight ( IKD |
مشخصات ابعادی:
|
Q |
W |
U |
T |
S |
R |
Q2 |
Q1 |
P |
N |
M |
M |
K |
J |
H |
G |
F |
E |
D |
C |
B |
A |
|
|
7 |
263 |
191 |
147 |
222 |
85 |
14 |
6.7 |
40 |
27 |
10 |
58 |
106 |
92.5 |
26 |
208 |
24 |
111.5 |
48 |
40 |
91 |
134 |
IKD 160 |
|
8 |
332 |
259 |
170 |
294 |
100 |
18 |
9.7 |
61 |
60 |
12 |
73 |
120 |
120.5 |
30 |
280 |
25.5 |
191.5 |
44 |
64 |
156 |
195 |
IKD 250 |
|
9 |
365 |
261 |
200 |
296 |
100 |
20 |
8.8 |
61 |
60 |
12 |
100 |
150 |
192.5 |
37 |
280 |
31.5 |
212 |
34 |
86 |
226 |
262 |
IKD 400/630 |
